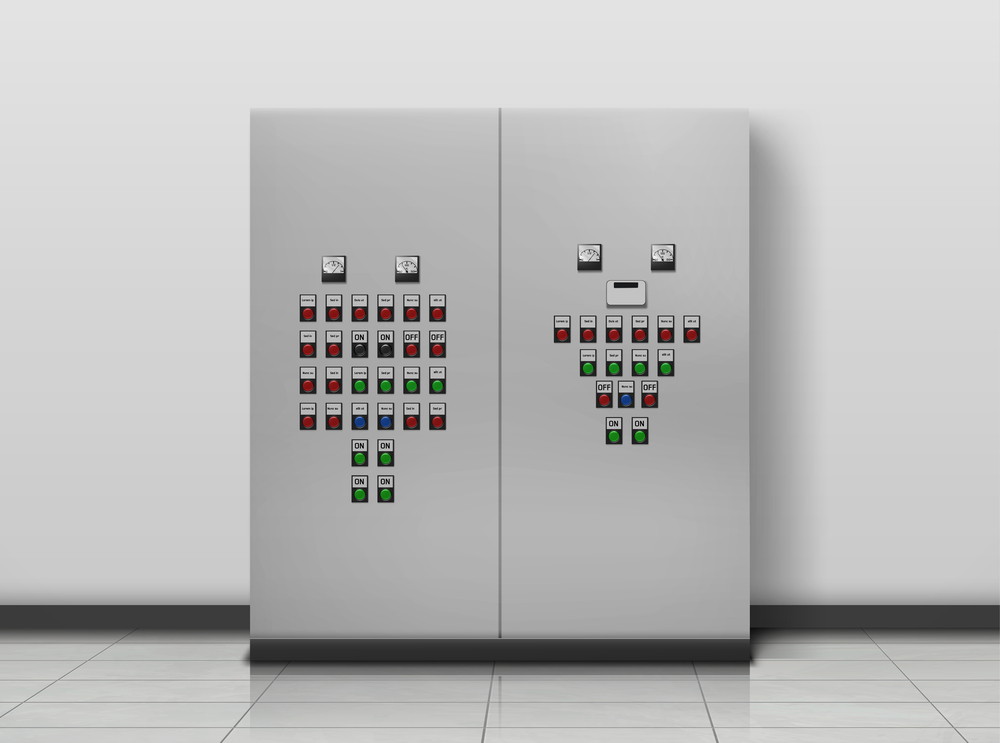

MCC ve DDC Panoları Nedir?
Bir fabrikanın mekanik sistemlerini yalnızca chiller, pompa, fan veya klima santralinden ibaret düşünmek eksik kalır. Bu ekipmanların güvenli şekilde çalıştırılması, kontrol edilmesi, izlenmesi ve ihtiyaç halinde otomatik olarak devreye girip çıkması için elektrik ve otomasyon altyapısının da doğru tasarlanması gerekir.
İşte MCC ve DDC panoları, endüstriyel tesislerde bu altyapının önemli iki parçasıdır.
MCC, İngilizce “Motor Control Center” ifadesinin kısaltmasıdır ve Türkçede Motor Kontrol Merkezi olarak kullanılır. Temel görevi; motorların ve motorla çalışan ekipmanların beslenmesi, korunması, kumandası ve gerektiğinde otomatik kontrol sistemleriyle birlikte işletilmesini sağlamaktır.
DDC ise “Direct Digital Control” anlamına gelir. Dijital doğrudan kontrol olarak ifade edilen bu yapı, özellikle HVAC ve bina otomasyon sistemlerinde sıcaklık, basınç, nem, debi, vana, damper, fan ve benzeri parametrelerin sensörlerden alınan bilgiler doğrultusunda otomatik olarak yönetilmesini sağlar.
Bu iki sistem aynı işi yapmaz. MCC daha çok motorların elektriksel besleme ve kontrol altyapısına, DDC ise otomasyon ve proses kontrolüne odaklanır.
Ancak modern endüstriyel tesislerde bu iki yapı çoğu zaman birlikte çalışır.
Örneğin bir klima santralinin fan motoru MCC üzerinden beslenebilirken, fanın hangi hızda çalışacağına, mahal sıcaklığına veya kanal basıncına göre ne zaman devreye gireceğine DDC otomasyon sistemi karar verebilir.
Kısaca:
MCC pano, motorların güç beslemesi, korunması ve kontrolü için kullanılır.
DDC pano, HVAC ve mekanik sistemlerin otomatik olarak kontrol edilmesi ve izlenmesini sağlar.
MCC ve DDC birlikte çalıştığında mekanik sistemlerin güvenli, kontrollü ve daha verimli işletilmesi mümkün olur.
MCC Panosu Ne İşe Yarar?
Fabrikalarda çok sayıda elektrik motoru bulunur. Su pompaları, fanlar, kompresörler, soğutma kuleleri, klima santralleri ve farklı proses ekipmanları motorlarla çalışabilir.
Bu motorların her birinin doğrudan ayrı bir noktadan kontrol edilmesi yerine, motor besleme ve kontrol ekipmanlarının merkezi bir yapıda toplanması işletme açısından önemli avantajlar sağlar.
MCC panosu bu noktada devreye girer.

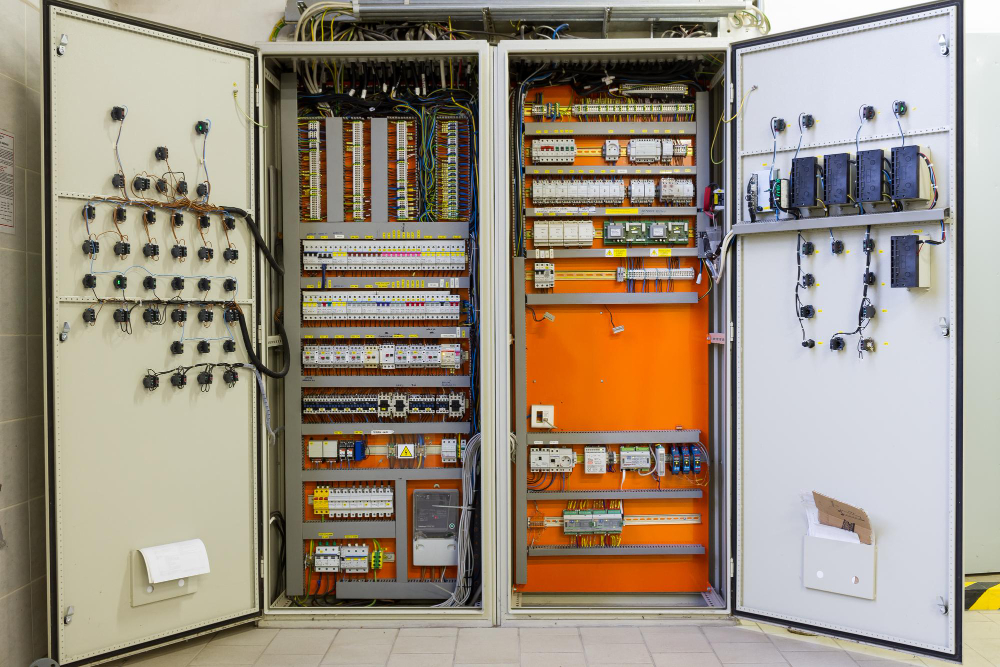

Bir MCC panosunda motorların beslenmesi ve kontrolü için kullanılan kontaktörler, motor koruma elemanları, devre kesiciler, sürücüler, ölçüm ekipmanları ve ilgili kumanda elemanları bulunabilir. Panonun içeriği, tesisin ihtiyaçlarına ve motorların çalışma karakterine göre belirlenir.
Örneğin sabit hızda çalışan küçük bir motor ile hız kontrolü gereken yüksek güçlü bir pompanın MCC tasarımı aynı olmayacaktır.
Pompanın debisinin proses ihtiyacına göre değişmesi gerekiyorsa frekans konvertörü veya uygun motor sürücü çözümü MCC sistemine entegre edilebilir.
Bu sayede motor sürekli tam kapasitede çalışmak yerine ihtiyaç duyulan çalışma noktasında işletilebilir.
DDC Panosu Ne İşe Yarar?
DDC panosu, özellikle HVAC ve mekanik sistemlerin otomatik kontrolünde kullanılır.
Bir fabrikanın klima santralini düşünün.
Sistemin yalnızca “açık” veya “kapalı” olması çoğu zaman yeterli değildir. Mahal sıcaklığının belirli bir aralıkta tutulması, fanın hava ihtiyacına göre çalışması, dış hava damperinin belirli koşullarda konumlandırılması, sıcak veya soğuk su vanalarının kontrol edilmesi ve alarm durumlarının izlenmesi gerekebilir.
DDC sistemi bu kararların otomatik şekilde uygulanmasını sağlar.
Sensörlerden alınan veriler kontrolör tarafından değerlendirilir ve sisteme bağlı aktüatörler, vanalar, damperler, fanlar veya diğer ekipmanlar belirlenen kontrol senaryosuna göre yönetilir.
Örneğin bir klima santralinde kanal basıncı yükseldiğinde fan hızının azaltılması veya mahal sıcaklığı hedef değerin üzerine çıktığında soğutma vanasının açılması gibi işlemler DDC kontrol senaryosunun parçası olabilir.
Bu nedenle DDC’yi yalnızca bir pano olarak değil, mekanik sistemin çalışma mantığını yöneten otomasyon altyapısının bir parçası olarak değerlendirmek daha doğru olur.
MCC ve DDC Arasındaki Fark Nedir?
MCC ve DDC panoları birlikte çalışabilse de görevleri farklıdır.
| Özellik | MCC | DDC |
|---|---|---|
| Temel amacı | Motorların güç ve kontrol altyapısı | Otomatik kontrol ve izleme |
| Ana odak | Elektriksel güç ve motor kontrolü | HVAC ve mekanik sistem kontrolü |
| Motor beslemesi | Evet | Doğrudan temel görevi değildir |
| Sensör verileri | Sınırlı/uygulamaya bağlı | Temel kontrol girdilerindendir |
| Fan ve pompa kontrolü | Besleme ve motor kontrolü | Çalışma senaryosu ve hız kontrol komutu |
| HVAC otomasyonu | Dolaylı/doğrudan entegrasyon olabilir | Temel kullanım alanlarından biri |
| Alarm ve izleme | Uygulamaya göre | Yaygın kullanım |
| Enerji yönetimi | Elektriksel ölçüm altyapısı sağlayabilir | Verileri kullanarak kontrol stratejisi uygulayabilir |
Buradaki ayrım özellikle proje aşamasında önemlidir.
Bir DDC sistemi MCC’nin alternatifi değildir. Aynı şekilde MCC panosu da DDC otomasyon sisteminin yaptığı kontrol fonksiyonlarının tamamını üstlenmez.
İyi tasarlanmış bir endüstriyel sistemde iki yapı arasında doğru haberleşme ve sinyal koordinasyonu kurulmalıdır.
MCC ve DDC Panoları Birlikte Nasıl Çalışır?
Bir HVAC sisteminde MCC ve DDC arasındaki ilişkiyi anlamanın en kolay yolu bir chiller tesisini örneklemektir.
Chiller sisteminde pompalar, fanlar ve diğer yardımcı ekipmanlar bulunabilir. Motorların elektriksel beslemeleri ve korumaları MCC tarafında ele alınırken otomasyon sistemi bu ekipmanların hangi koşullarda çalışacağını yönetebilir.
Örneğin soğutma suyu pompasının çalışması için belirli bir talep oluştuğunda DDC kontrol sistemi ilgili çalışma komutunu gönderebilir.
MCC tarafı motorun elektriksel olarak güvenli şekilde devreye girmesini sağlayabilir.
Motor çalıştığında MCC üzerinden alınan çalışma bilgisi otomasyon sistemine aktarılabilir. DDC sistemi bu geri bildirimi değerlendirerek sistemin çalışmaya devam edip etmeyeceğine ilişkin kontrol senaryosunu sürdürebilir.
Bu yapı, mekanik sistemin tek bir ekipmandan oluşmadığı büyük tesislerde özellikle önemlidir.
Çünkü chiller, pompa, soğutma kulesi, klima santrali ve vana gibi ekipmanların birbirinden bağımsız çalışması yerine belirlenmiş bir senaryo içerisinde koordineli şekilde işletilmesi gerekir.
Endüstriyel Tesislerde MCC Panoları Nerelerde Kullanılır?
MCC panolarının kullanım alanı yalnızca HVAC sistemleriyle sınırlı değildir.
Fabrikalarda çok sayıda motorlu ekipmanın bulunduğu proseslerde MCC çözümü kullanılabilir. Pompa grupları, havalandırma fanları, soğutma sistemleri, kompresörler, üretim ekipmanları ve farklı yardımcı tesis ekipmanları buna örnek verilebilir.
Özellikle motor sayısının yüksek olduğu tesislerde merkezi motor kontrol yapısı, bakım ve işletme süreçlerinin daha düzenli yürütülmesine yardımcı olabilir.
Bursa’daki otomotiv, tekstil, metal, makine, gıda ve diğer üretim tesislerinde mekanik sistemlerin kapsamı işletmenin üretim prosesine göre değişmektedir. Bu nedenle MCC tasarımının da hazır bir pano şablonuyla değil, tesisin gerçek motor listesi ve çalışma senaryoları üzerinden oluşturulması gerekir.
Bir tesiste 10 motor bulunması ile yüzlerce motor bulunması arasında pano mimarisi açısından ciddi farklar olabilir.
Motor güçleri, çalışma şekilleri, kalkış yöntemleri, sürücü ihtiyacı, yedekleme, ölçüm ve haberleşme gereksinimleri pano tasarımını doğrudan etkiler.
HVAC Sistemlerinde DDC Otomasyonu Neden Önemlidir?
HVAC sistemleri çoğu zaman değişken yüklerde çalışır.
Bir fabrikanın günün her saatinde aynı soğutma ihtiyacına sahip olması beklenmez. Üretim yoğunluğu, dış hava sıcaklığı, çalışan sayısı, güneş yükü ve proses koşulları değiştikçe sistemin ihtiyacı da değişir.
DDC otomasyonu bu değişkenliği yönetmek için kullanılır.
Örneğin bir klima santralinin fanı sürekli aynı hızda çalıştırılmak yerine hava ihtiyacına göre kontrol edilebilir.
Benzer şekilde soğutma vanalarının tamamen açık veya kapalı olması yerine sıcaklık değerine göre oransal kontrol uygulanabilir.
Bu yaklaşım yalnızca konforu değil, enerji tüketimini de etkiler.
Bir fanın hızının azaltılması, özellikle değişken debili sistemlerde fanın elektrik tüketiminde önemli fark yaratabilir. Ancak elde edilecek tasarrufun gerçek değeri; fan karakteristiğine, çalışma saatlerine, sistem basıncına ve kontrol stratejisine bağlıdır. Bu nedenle “DDC sistemi her tesiste şu kadar enerji tasarrufu sağlar” şeklinde sabit bir oran vermek teknik olarak doğru değildir.
Doğru olan, sistemin gerçek çalışma verilerinin incelenmesi ve otomasyon senaryosunun buna göre oluşturulmasıdır.
Chiller Sistemlerinde MCC ve DDC Kullanımı
Chiller sistemleri, MCC ve DDC entegrasyonunun en fazla fayda sağladığı HVAC uygulamalarından biridir.
Bir chiller tesisinde kompresörlerden bağımsız olarak pompalar, fanlar, soğutma kuleleri, vanalar ve yardımcı ekipmanlar bulunabilir.
MCC tarafında motorların elektriksel besleme ve koruma ihtiyaçları çözülürken DDC tarafında sistemin çalışma senaryosu oluşturulabilir.
Örneğin soğutma talebi düştüğünde sistemin gereksiz ekipmanları çalıştırmaması, pompaların uygun debide çalışması veya soğutma kulesi fanlarının ihtiyaç doğrultusunda kontrol edilmesi otomasyon stratejisiyle yönetilebilir.
Burada Laren chiller servis uzmanlığı önemli bir avantaj sağlar. Çünkü chiller otomasyonu tasarlanırken yalnızca elektriksel bağlantıya değil, soğutma çevriminin çalışma mantığına, su debilerine, kondenser tarafına ve ekipmanların birlikte çalışma şartlarına da hâkim olmak gerekir.
Chiller sistemlerinde otomasyonun amacı “daha fazla ekipmanı otomatik çalıştırmak” değildir. Amaç, ihtiyaç duyulan ekipmanın doğru zamanda, doğru çalışma noktasında ve güvenli koşullarda işletilmesidir.
Klima Santrallerinde DDC Panosu Nasıl Kullanılır?
Klima santralleri çok sayıda kontrol noktasının aynı sistem içerisinde yönetilmesini gerektirebilir.
Bir klima santralinde sıcaklık sensörleri, nem sensörleri, filtre diferansiyel basınç sensörleri, kanal basınç sensörleri, damper aktüatörleri, kontrol vanaları ve fanlar bulunabilir.
DDC sistemi bu ekipmanlardan gelen bilgileri değerlendirerek belirlenen senaryoyu uygular.
Örneğin filtre üzerindeki diferansiyel basınç belirli bir seviyeye yükseldiğinde bakım alarmı oluşturulabilir.
Kanal basıncı hedef değerin üzerine çıktığında fan hızı azaltılabilir.
Mahal sıcaklığı hedef değerin altına veya üstüne çıktığında ilgili ısıtma veya soğutma elemanları kontrol edilebilir.
Dış hava şartları uygun olduğunda ekonomizer mantığıyla dış hava kullanımının artırılması gibi daha gelişmiş kontrol senaryoları da projeye dahil edilebilir.
Bu uygulamaların her biri tesisin kullanım amacı ve mekanik tasarımına göre değerlendirilmelidir.
MCC ve DDC Tasarımında Hangi Bilgiler Gereklidir?
Bir MCC veya DDC panosunu doğru tasarlamak için yalnızca “kaç motor var?” sorusunun cevabı yeterli değildir.
Proje başlangıcında mekanik ekipman listesi, motor güçleri, çalışma senaryoları, ekipmanların nominal ve değişken çalışma koşulları, kontrol ihtiyaçları ve haberleşme gereksinimleri belirlenmelidir.
Mekanik proje ile elektrik ve otomasyon projesinin aynı teknik veriler üzerinden ilerlemesi gerekir.
Örneğin mekanik projede 15 kW olarak belirtilen bir fan motoru ile elektrik projesinde farklı bir güç değerinin kullanılması ileride koordinasyon sorunu oluşturabilir.
Bu nedenle ekipman listelerinin proje boyunca güncel tutulması önemlidir.
Motor Listesi
Motor listesi MCC tasarımının temel girdilerinden biridir.
Motorun gücü, gerilim seviyesi, çalışma şekli, kalkış yöntemi, sürücü ihtiyacı ve kontrol şekli belirlenmelidir.
Kontrol Senaryosu
DDC tasarımında ise “hangi ekipman ne zaman çalışacak?” sorusunun cevabı önemlidir.
Örneğin bir pompa hangi koşulda devreye girecek, hangi koşulda duracak, hangi alarm durumunda sistemi kilitleyecek veya yedek pompa hangi şartlarda devreye girecek gibi senaryolar önceden tanımlanmalıdır.
Sinyal Listesi
DDC sistemlerinde sensörlerden ve ekipmanlardan alınacak dijital ve analog sinyaller belirlenmelidir.
Sıcaklık, basınç, nem ve debi gibi ölçümler analog girişler üzerinden değerlendirilebilirken çalışma, arıza veya alarm gibi durumlar dijital sinyallerle izlenebilir.
Projenin yapısına göre haberleşme protokolleri de ayrıca değerlendirilir.
MCC Panosu Seçerken Nelere Dikkat Edilmeli?
MCC pano tasarımında panonun yalnızca fiziksel ölçüsü veya dış görünüşü dikkate alınmamalıdır.
Kullanılacak motorların güçleri, kısa devre seviyeleri, koruma gereksinimleri, pano içi dağıtım yapısı, kablo girişleri, ısı yönetimi, bakım erişimi ve gelecekteki genişleme ihtiyacı birlikte değerlendirilmelidir.
Özellikle yüksek güçlü motorların bulunduğu tesislerde motorların kalkış şekli ve sürücü kullanımı pano tasarımını doğrudan etkileyebilir.
Pano içerisinde yeterli bakım alanının bulunması da önemlidir. Bir komponentin değiştirilmesi için tüm panonun devre dışı bırakılması gerekiyorsa bakım operasyonu gereksiz yere zorlaşabilir.
Bu nedenle pano tasarımı yapılırken işletme ve bakım ekibinin kullanım alışkanlıkları da dikkate alınmalıdır.
DDC Panosu Tasarlanırken Nelere Dikkat Edilmeli?
DDC panosunun tasarımında ilk soru “hangi marka kontrolör kullanılacak?” olmamalıdır.
Öncelikle sistemin kontrol senaryosu oluşturulmalıdır.
Hangi sıcaklıklar ölçülecek? Hangi basınçlar izlenecek? Hangi vanalar kontrol edilecek? Hangi fanlar değişken hızda çalışacak? Hangi alarmlar operatöre bildirilecek? Sistem merkezi otomasyona bağlanacak mı?
Bu sorular cevaplandıktan sonra uygun kontrolör ve giriş/çıkış mimarisi belirlenebilir.
Ayrıca gelecekte sisteme eklenecek ekipmanlar için belirli bir genişleme payı bırakılması da faydalı olabilir.
Çünkü fabrika büyüdüğünde veya HVAC sistemi revize edildiğinde mevcut DDC altyapısının tamamen değiştirilmesi yerine uygun bir kapasite rezervi bulunması yatırımın sürdürülebilirliğini artırabilir.
MCC ve DDC Panolarında Enerji İzleme Nasıl Yapılır?
Endüstriyel tesislerde enerji yönetimi yalnızca toplam elektrik tüketimini bilmekten ibaret değildir.
Hangi ekipmanın ne kadar enerji tükettiğini ve hangi çalışma koşullarında tüketimin arttığını bilmek, iyileştirme yapılacak noktaların belirlenmesini kolaylaştırır.
MCC tarafında uygun ölçüm ekipmanlarıyla motorların veya motor gruplarının elektriksel tüketimleri izlenebilir.
DDC sistemi ise bu verileri HVAC çalışma koşullarıyla ilişkilendirebilir.
Örneğin bir chiller grubunun enerji tüketimi ile ürettiği soğutma kapasitesi birlikte değerlendirildiğinde sistemin performansı hakkında daha anlamlı bilgi elde edilebilir.
Bu noktada COP gibi performans göstergeleri önem kazanır.
Basit şekilde COP:
COP = Sağlanan soğutma veya ısıtma kapasitesi / Harcanan elektrik enerjisi
şeklinde ifade edilebilir.
Ancak gerçek tesis performansında yalnızca chiller kompresörünün elektrik tüketimini değil, pompa ve fan gibi yardımcı ekipmanların tüketimlerini de değerlendirmek gerekebilir.
Bu nedenle tesis bazında performans değerlendirmesi yapılırken ölçüm sınırlarının açıkça tanımlanması önemlidir.
DDC ile Uzaktan İzleme ve Alarm Yönetimi
Modern endüstriyel tesislerde otomasyon sisteminin değeri yalnızca ekipmanı çalıştırmakla sınırlı değildir.
İşletme ekibinin sistemin mevcut durumunu görebilmesi ve anormal çalışma koşullarını erken fark edebilmesi de önemlidir.
DDC altyapısı uygun bir üst seviye otomasyon sistemiyle entegre edildiğinde sıcaklık, basınç, fan durumu, pompa çalışma bilgisi, vana konumu ve alarm bilgileri gibi çeşitli veriler izlenebilir.
Örneğin bir klima santralinin fanı çalışıyor komutu aldığı halde çalışma geri bildirimi alınmıyorsa sistem alarm oluşturabilir.
Bir filtrede diferansiyel basınç yükseliyorsa bakım ihtiyacı operatöre bildirilebilir.
Bir pompa arızalandığında yedek pompanın devreye alınması için senaryo uygulanabilir.
Bu tür uygulamalar, özellikle vardiyalı çalışan büyük fabrikalarda işletme kontrolünü kolaylaştırabilir.
MCC ve DDC Panolarında Bakım Neden Önemlidir?
Otomasyon ve elektrik panoları çoğu zaman yalnızca arıza oluştuğunda hatırlanır.
Oysa pano içerisindeki komponentlerin, bağlantıların, fanların, filtrelerin ve diğer elemanların çalışma koşullarının düzenli olarak kontrol edilmesi sistem güvenilirliği açısından önemlidir.
Tozlu, sıcak veya nemli ortamlarda pano içi koşullar daha dikkatli değerlendirilmelidir.
Özellikle endüstriyel tesislerde pano odasının sıcaklığı ve havalandırması, ekipmanların çalışma ömrünü etkileyebilir.
DDC sistemlerinde ise sensörlerin doğruluğu ayrıca önemlidir.
Örneğin sıcaklık sensörü gerçek değerden sürekli birkaç derece farklı ölçüyorsa otomasyon sistemi doğru çalışıyor görünse bile HVAC sistemi yanlış bir hedefe göre yönetilebilir.
Bu nedenle otomasyon bakımında yalnızca pano içerisindeki elektronik ekipmanların değil, sahadaki sensör ve aktüatörlerin de kontrol edilmesi gerekir.
MCC ve DDC Panolarında Sık Yapılan Hatalar
Mekanik ve Elektrik Projelerinin Birbirinden Bağımsız Hazırlanması
Mekanik ekipmanın elektriksel ihtiyacı ile otomasyon kontrol noktaları aynı proje koordinasyonunda değerlendirilmezse sahada bağlantı ve revizyon sorunları ortaya çıkabilir.
Motor Güçlerinin Yanlış Alınması
MCC tasarımında motor güçlerinin güncel ekipman seçimleriyle uyumlu olması gerekir. Proje sırasında cihaz değiştiğinde motor listesinin de güncellenmesi önemlidir.
Otomasyon Senaryosunun Sonradan Hazırlanması
DDC sistemi için kontrol senaryosunun pano üretiminden sonra düşünülmesi doğru değildir. Kontrol noktaları ve çalışma mantığı proje başlangıcında belirlenmelidir.
Yetersiz Genişleme Payı Bırakılması
Fabrikalarda kapasite artışları sık görülebilir. Pano ve otomasyon altyapısı tasarlanırken gelecekteki ihtiyaçların makul ölçüde değerlendirilmesi faydalı olur.
Bakım Erişiminin Göz Ardı Edilmesi
Pano tasarımında komponentlerin yerleşimi kadar bakım personelinin ekipmana erişimi de dikkate alınmalıdır.
Gereksiz Otomasyon
Her ekipmanın mümkün olan en karmaşık otomasyon senaryosuna bağlanması iyi mühendislik anlamına gelmez.
Otomasyonun amacı sistemi gereksiz yere karmaşıklaştırmak değil, işletme ihtiyacını güvenilir ve anlaşılır şekilde karşılamaktır.
Bursa’daki Fabrikalarda MCC ve DDC Panoları Neden Önemli?
Bursa, çok sayıda üretim tesisinin bulunduğu önemli sanayi merkezlerinden biridir. Bu tesislerde HVAC sistemlerinden proses soğutmaya, basınçlı hava sistemlerinden pompa gruplarına kadar çok sayıda motorlu ve otomatik kontrol gerektiren ekipman bulunabilir.
Tesis büyüdükçe ekipman sayısının artması, manuel kontrolün sürdürülebilirliğini zorlaştırır.
Örneğin 20 farklı pompa ve fanın bulunduğu bir tesiste tüm ekipmanların tek tek sahadan kontrol edilmesi yerine merkezi bir MCC ve DDC altyapısı oluşturmak işletme açısından daha kontrollü bir yapı sağlayabilir.
Bursa’daki mevcut fabrikalarda ise konu biraz daha farklıdır.
Eski tesislerde yeni chiller veya klima santralleri mevcut otomasyon sistemine entegre edilmek istenebilir. Bazı durumlarda eski MCC panolarının kapasitesi yeni ekipmanları karşılamayabilir.
Bu nedenle revizyon projelerinde yalnızca yeni cihazın montajına değil, mevcut elektrik ve otomasyon altyapısının kapasitesine de bakılması gerekir.
Yeni Fabrika Projesinde MCC ve DDC Ne Zaman Planlanmalı?
MCC ve DDC sistemlerinin proje sonunda düşünülmesi, özellikle büyük endüstriyel tesislerde ciddi koordinasyon problemleri oluşturabilir.
Mekanik ekipmanların yerleşimi, elektrik odalarının konumu, kablo güzergâhları, otomasyon panoları ve saha kontrol noktaları tasarımın erken aşamalarında değerlendirilmelidir.
Yeni fabrika projelerinde mekanik, elektrik ve otomasyon disiplinlerinin aynı ekip içerisinde koordineli çalışması bu nedenle önemlidir.
Örneğin klima santrali teknik odasının yerleşimi belirlenirken yalnızca cihazın sığıp sığmadığına değil, MCC ve DDC panolarının konumuna, kablo geçişlerine ve bakım alanlarına da bakılmalıdır.
Benzer şekilde chiller odasında pompa panolarının ve otomasyon bağlantılarının nerede bulunacağı önceden planlanmalıdır.
Mevcut Fabrikada MCC veya DDC Revizyonu Nasıl Yapılır?
Mevcut bir tesiste pano revizyonu yapılacaksa ilk adım doğrudan yeni pano üretmek olmamalıdır.
Önce mevcut sistemin incelenmesi gerekir.
Mevcut MCC panosunun motor listesi, kullanılan koruma elemanları, pano kapasitesi, besleme yapısı, mevcut kablo güzergâhları ve ekipmanların çalışma şekli değerlendirilmelidir.
DDC tarafında ise mevcut kontrolörler, saha sensörleri, aktüatörler, haberleşme altyapısı ve otomasyon yazılımı incelenmelidir.
Ardından hangi ekipmanların korunacağı, hangilerinin yenileneceği ve yeni sistemin mevcut altyapıyla nasıl haberleşeceği belirlenebilir.
Bu yaklaşım, mevcut sistemin tamamını gereksiz yere değiştirmek yerine gerçekten ihtiyaç duyulan noktalara müdahale edilmesini sağlayabilir.
MCC ve DDC Panoları Enerji Verimliliğini Tek Başına Sağlar mı?
Hayır.
MCC veya DDC panosu tek başına enerji tasarrufu sağlayan bir cihaz olarak değerlendirilmemelidir.
Enerji verimliliği; doğru mekanik tasarım, doğru ekipman seçimi, uygun çalışma noktası, motor ve sürücü seçimi, hidrolik ve aerodinamik tasarım, otomasyon stratejisi ve işletme alışkanlıklarının birlikte sonucudur.
DDC’nin burada sağladığı avantaj, sistemin ihtiyaç değiştikçe kendisini kontrol edebilmesine yardımcı olmasıdır.
Örneğin bir pompanın sürekli tam hızda çalışması yerine basınç veya debi ihtiyacına göre hızının kontrol edilmesi, uygun tasarım koşullarında enerji tüketiminin azaltılmasına katkı sağlayabilir.
Fakat bunun gerçekleşebilmesi için pompanın, boru sisteminin, kontrol vanalarının, sensörlerin ve kontrol algoritmasının birbiriyle uyumlu olması gerekir.
Laren Mühendislik ile MCC ve DDC Pano Çözümleri
Endüstriyel tesislerde elektrik, mekanik ve otomasyon sistemlerinin birbirinden bağımsız düşünülmesi çoğu zaman uygulama aşamasında sorunlara yol açabilir.
Laren Mühendislik, mekanik sistemlerin tasarımı ve uygulamasında MCC ve DDC panolarını HVAC ve endüstriyel mekanik ekipmanların çalışma senaryolarıyla birlikte değerlendirmektedir.
Özellikle chiller grupları, klima santralleri, pompalar, fanlar ve soğutma sistemlerinde ekipmanların yalnızca elektriksel olarak çalıştırılması değil, işletme ihtiyacına göre kontrol edilmesi de önemlidir.
Laren Mühendislik teknik ekibi, mekanik sistemlerin çalışma karakterini dikkate alarak MCC ve DDC altyapısının proje kapsamına doğru şekilde dahil edilmesine odaklanmaktadır.
Bu yaklaşım; mekanik proje, ekipman seçimi, pano tasarımı, otomasyon, devreye alma ve bakım süreçlerinin birbirinden kopuk ilerlemesini önlemeye yardımcı olur.
Özellikle chiller ve HVAC sistemlerinde Laren chiller servis uzmanlığı, mevcut sistemlerin çalışma koşullarının değerlendirilmesi ve otomasyon senaryolarının gerçek işletme ihtiyaçlarıyla ilişkilendirilmesi açısından önem taşır.
MCC ve DDC Panosu Seçerken Maliyet mi, Performans mı?
Endüstriyel pano yatırımlarında yalnızca ilk satın alma maliyetine odaklanmak uzun vadede doğru sonuç vermeyebilir.
Daha düşük maliyetli bir pano ilk yatırımda avantajlı görünebilir. Ancak bakım erişiminin yetersiz olması, genişleme imkanının bulunmaması, enerji ölçüm altyapısının olmaması veya otomasyon entegrasyonunun zor olması ilerleyen yıllarda ek maliyetler oluşturabilir.
Öte yandan gereğinden fazla özellik içeren ve tesisin gerçek ihtiyacını aşan bir pano tasarımı da yatırım maliyetini gereksiz şekilde artırabilir.
Doğru yaklaşım, tesisin gerçek ihtiyacını belirleyip buna uygun bir pano mimarisi oluşturmaktır.
Bu nedenle MCC ve DDC projelerinde “en ucuz çözüm” yerine ihtiyaca uygun, güvenilir, bakım yapılabilir ve gelecekte geliştirilebilir çözüm hedeflenmelidir.
MCC ve DDC Panoları İçin Proje Öncesinde Hangi Bilgiler Hazırlanmalı?
Projenin başlangıcında mekanik ekipman listesinin güncel olması büyük kolaylık sağlar.
Chiller kapasitesi, pompa güçleri, fan motorları, klima santrali bilgileri, soğutma kulesi fanları ve diğer motorlu ekipmanlar belirlenmelidir.
Bunun yanında her ekipmanın çalışma senaryosu da tanımlanmalıdır.
Bir pompanın sürekli çalışması mı gerekiyor? Yedek pompa var mı? Fan hız kontrolüne ihtiyaç duyuluyor mu? Klima santralinde sıcaklık ve basınç kontrolü nasıl yapılacak? Chiller hangi koşullarda devreye girecek? Arıza halinde hangi ekipman yedek olarak çalışacak?
Bu soruların cevapları MCC ve DDC tasarımının temelini oluşturur.
Proje kapsamı ne kadar net olursa pano üretimi ve saha uygulamasında ortaya çıkabilecek revizyon ihtiyacı da o kadar azalır.
Sık Sorulan Sorular
MCC pano, Motor Control Center yani Motor Kontrol Merkezi’nin kısaltmasıdır. Endüstriyel tesislerde motorların elektriksel beslenmesi, korunması, kumandası ve uygulamaya bağlı olarak hız kontrolü gibi fonksiyonların merkezi bir yapıda yönetilmesinde kullanılır.
DDC pano, Direct Digital Control altyapısının saha ve kontrol ekipmanlarını içeren otomasyon yapısının bir parçasıdır. Özellikle HVAC sistemlerinde sıcaklık, basınç, nem, debi ve ekipman çalışma durumlarının otomatik olarak izlenmesi ve kontrol edilmesinde kullanılır.
MCC daha çok motorların elektriksel güç ve kontrol altyapısına odaklanırken DDC mekanik ve HVAC sistemlerinin otomatik kontrol mantığını yönetir. İki sistem haberleşme ve sinyal alışverişi üzerinden birlikte çalışabilir.
Chiller sisteminde kompresörler, pompalar, fanlar ve diğer ekipmanların elektriksel kontrolü için MCC altyapısı kullanılabilir. DDC ise chiller sisteminin çalışma senaryosunu, yardımcı ekipmanları, sıcaklık ve basınç gibi parametreleri otomatik olarak yönetebilir.
DDC doğrudan sabit miktarda enerji tasarrufu sağlayan bir ekipman değildir. Ancak HVAC ekipmanlarının gerçek ihtiyaca göre çalıştırılması, değişken debi ve hız kontrolü gibi uygun otomasyon stratejilerinin uygulanması enerji tüketiminin azaltılmasına katkı sağlayabilir.
Evet. Hız kontrolü gereken motor uygulamalarında uygun frekans konvertörleri MCC yapısına entegre edilebilir. Kullanılacak sürücünün motor gücü, çalışma koşulları ve kontrol gereksinimleri dikkate alınarak seçilmesi gerekir.
Hayır. DDC özellikle HVAC sistemlerinde yaygın olmakla birlikte pompa sistemleri, enerji izleme, havalandırma, ısıtma, soğutma ve farklı bina veya tesis otomasyon uygulamalarında da kullanılabilir.
Yeni fabrikalarda planlanabileceği gibi mevcut fabrikalarda revizyon amacıyla da uygulanabilir. Mevcut tesislerde önce mevcut elektrik ve otomasyon altyapısının kapasitesi ve uyumluluğu incelenmelidir.
Tasarımın kapsamına göre elektrik, otomasyon ve mekanik mühendislik disiplinlerinin koordineli çalışması gerekir. Özellikle HVAC uygulamalarında otomasyon senaryosunun mekanik sistemin gerçek çalışma prensipleriyle uyumlu olması önemlidir.
Evet. Pano bağlantıları, koruma elemanları, sürücüler, sensörler, kontrolörler, fanlar ve saha ekipmanlarının çalışma durumları belirli bakım planları kapsamında kontrol edilmelidir.
Endüstriyel Tesisiniz İçin MCC ve DDC Sistemlerini Doğru Planlayın
Bir fabrikanın mekanik sistemlerinden beklenen performans, yalnızca kaliteli cihazların seçilmesiyle elde edilmez. Bu cihazların doğru elektriksel altyapıyla beslenmesi ve tesisin gerçek çalışma koşullarına göre kontrol edilmesi gerekir.
MCC ve DDC panoları, bu iki ihtiyacın farklı ancak birbirini tamamlayan parçalarıdır.
MCC motorların güç, koruma ve kumanda altyapısını oluştururken DDC; sıcaklık, basınç, debi, nem ve ekipman çalışma durumları gibi verileri kullanarak HVAC ve mekanik sistemlerin otomatik kontrol edilmesine yardımcı olur.
Özellikle chiller, klima santrali, pompa, fan ve soğutma sistemlerinin bulunduğu endüstriyel tesislerde MCC ve DDC’nin mekanik projeyle birlikte planlanması, saha uygulamasında koordinasyonu kolaylaştırabilir.
Bursa’daki fabrikanızda yeni bir HVAC sistemi kuruyor, chiller kapasitenizi artırıyor, mevcut mekanik altyapınızı yeniliyor veya otomasyon sisteminizi geliştiriyorsanız proje başlangıcında MCC ve DDC ihtiyaçlarının birlikte değerlendirilmesi önemlidir.
Laren Mühendislik; endüstriyel soğutma sistemleri, chiller grupları, klima santralleri, ısı pompaları, mekanik tesisat, MCC ve DDC panoları ile bakım ve teknik servis alanlarında tesislerin ihtiyaçlarına yönelik mühendislik çözümleri sunmaktadır.
Mekanik sistemlerinizin elektrik ve otomasyon altyapısını birlikte değerlendirmek için Laren Mühendislik’in teknik ekibiyle projenizin ihtiyaçlarını görüşebilirsiniz.
İletişim
E-posta: info@larenmuhendislik.com.tr
Ofis: 0224 441 25 45
Mobil : 0 532 265 03 45
Whatsapp: 0 543 470 48 26
Alaaddinbey Mah. 632 Sk. 25 Nolu Bğmz. Apt. No: 1 / H Nilüfer, Bursa
